1-에틸-3-메틸이미다졸륨 비스(플루오로술포닐)이미드의 가장 중요한 산업 및 연구 용도는 무엇입니까?

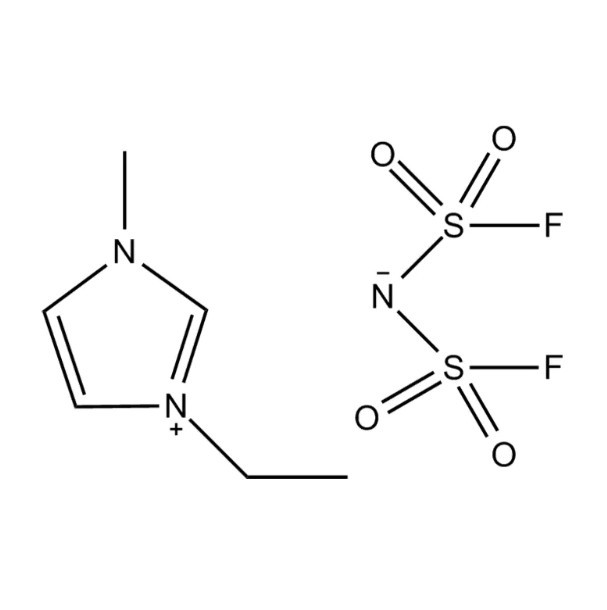

1-에틸-3-메틸이미다졸륨 비스(플루오로술포닐)이미드 일반적으로 [EMIM][FSI]로 약칭되는 이온성 액체는 지난 20년 동안 집중적인 과학적, 산업적 관심을 받아온 이온성 액체입니다. 이온성 액체는 실온 또는 실온 근처에서 액체 형태로 존재하는 염이며, [EMIM][FSI]는 매우 낮은 점도, 넓은 전기화학적 안정성 창, 높은 이온 전도도, 무시할 수 있는 증기압, 우수한 열 안정성 등의 탁월한 특성 조합으로 인해 이 광범위한 제품군에서 두각을 나타냅니다. 이러한 특성으로 인해 에너지 저장, 전기화학 합성, 윤활 과학 및 첨단 재료 연구에 걸쳐 활발하게 응용되는 가장 다재다능하고 실용적으로 유용한 이온성 액체 중 하나가 되었습니다.

용도를 가능하게 하는 핵심 물리적 및 화학적 특성

[EMIM][FSI]가 왜 그렇게 널리 적용되는지 이해하려면 무엇이 물리적, 화학적으로 구별되는지에 대한 명확한 그림이 필요합니다. FSI⁻로도 표기되는 비스(플루오로술포닐)이미드 음이온은 이미다졸륨 양이온과 느슨하게만 상호작용하는 약하게 배위하고 고도로 비편재화된 음이온입니다. 이러한 약한 이온 쌍은 다른 많은 이온성 액체에 비해 화합물의 점도가 현저하게 낮은 근본 원인입니다. 25°C에서 [EMIM][FSI]의 동적 점도는 대략 18~22mPa·s 이는 온도를 높이지 않고도 합리적인 이온 이동성을 허용할 만큼 충분히 낮습니다.

실온에서의 이온 전도도는 다음 범위에 속합니다. 14~18mS/cm , 순수한 이온성 액체에 대해 가장 높은 기록 중 하나입니다. 이는 FSI⁻ 음이온의 낮은 점도와 높은 전하 밀도의 직접적인 결과입니다. 화합물이 산화되지도 환원되지도 않는 전압 범위인 전기화학적 창은 전극 재료와 측정 조건에 따라 약 4.5~5.5V에 이릅니다. 이 넓은 창은 [EMIM][FSI]를 고전압 전기화학 응용 분야의 전해질 매체로서 매력적으로 만드는 이유입니다. 녹는점은 0°C보다 훨씬 낮습니다(보고된 값 범위는 -18°C ~ -22°C). 이는 실제 장치와 관련된 대부분의 작동 온도 범위에서 액체 상태를 유지한다는 의미입니다.

리튬이온 및 차세대 배터리의 전해질

[EMIM][FSI]의 가장 상업적으로 중요한 응용 분야는 재충전 가능한 배터리 시스템의 전해질 성분입니다. 기존 리튬 이온 배터리는 가연성이 있고 고온에서 또는 전지 남용 후에 분해되기 쉬운 유기 탄산염 전해질(에틸렌 탄산염, 디메틸 탄산염 및 관련 화합물)을 사용합니다. 이온성 액체는 불연성이며 열적으로 안정적인 대안을 제공하며 [EMIM][FSI]는 점도가 낮아 리튬 이온이 실제 충전 및 방전 주기에 충분히 빠른 속도로 전해질을 통해 이동할 수 있기 때문에 가장 적합한 후보 중 하나입니다.

리튬 배터리 연구에서 [EMIM][FSI]는 일반적으로 리튬염(가장 일반적으로 리튬 비스(플루오로술포닐)이미드(LiFSI))이 0.5M~3.2M 사이의 농도로 용해되는 호스트 용매로 사용됩니다. 높은 리튬염 농도에서 전해질은 흑연 양극과의 호환성이 향상된 "국소적으로 농축된" 이온성 액체 전해질을 형성합니다. 그렇지 않으면 이미다졸륨 양이온에 의해 박리됩니다. 연구에 따르면 -20°C ~ 60°C의 온도에서 [EMIM][FSI] 기반 전해질을 사용하여 흑연/LiFePO₄ 및 흑연/NMC 전체 셀의 안정적인 사이클링이 입증되었으며, 이는 이 범위의 두 극단 모두에서 탄산염 전해질보다 성능이 뛰어납니다.

나트륨 이온 및 칼륨 이온 배터리 애플리케이션

리튬 외에도 [EMIM][FSI]는 나트륨 이온 및 칼륨 이온 배터리용 전해질 매질로 적극적으로 연구되고 있습니다. 두 가지 리튬 이후 화학 물질이 고정 에너지 저장을 위한 저렴한 대안으로 개발되고 있습니다. FSI⁻ 음이온의 나트륨 및 칼륨 염은 [EMIM][FSI]에 쉽게 용해되며, 생성된 전해질은 표준 탄산염 또는 에테르 기반 용매에서는 달성하기 어려운 조건에서 이러한 금속의 가역적 도금 및 박리를 지원합니다. 이온성 액체 전해질의 불연성 특성은 화재 안전이 주요 설계 제약인 대형 고정식 보관소에 특히 매력적입니다.

슈퍼커패시터 및 전기화학 커패시터 전해질

일반적으로 슈퍼커패시터 또는 울트라커패시터라고 불리는 전기화학적 이중층 커패시터(EDLC)는 표면적이 큰 탄소 전극의 표면에 이온을 흡착하여 에너지를 저장합니다. EDLC에서 달성할 수 있는 최대 에너지 밀도는 작동 전압의 제곱에 비례합니다. 즉, 전압 창을 확장하면 단위 질량당 저장된 에너지가 직접적으로 곱해집니다. 수성 전해질은 EDLC 작동을 대략 1V로 제한하는 반면, 유기 전해질은 이를 약 2.7V까지 확장합니다. [EMIM][FSI]는 탄소 전극 셀에서 전기화학적 창이 4V를 초과하므로 EDLC 장치가 다음에서 작동할 수 있습니다. 3.5V 이상 이는 아세토니트릴 기반 유기 전해질에 비해 달성 가능한 에너지 밀도가 거의 두 배입니다.

[EMIM][FSI]의 낮은 점도는 대기 온도 이하에서도 이온이 활성탄 및 탄화물 유래 탄소 전극 재료의 좁은 기공을 효율적으로 관통할 수 있도록 하기 때문에 매우 중요합니다. 연구 그룹은 장치 수준에서 특정 에너지 값이 40Wh/kg을 초과하는 [EMIM][FSI] 기반 EDLC 셀을 시연했습니다. 이는 커패시터형 스토리지의 특성인 전력 밀도와 사이클 수명 이점을 유지하면서 납축 배터리의 낮은 성능 범위에 접근하는 벤치마크입니다.

금속 및 반도체의 전착

용액에서 금속 이온을 전극 표면으로 환원시켜 박막이나 코팅을 형성하는 과정인 전착은 물이 1.23V 미만에서 전기분해되기 때문에 수용성 전해질에서 심각하게 제한됩니다. 알루미늄, 티타늄, 실리콘, 게르마늄, 탄탈륨 및 니오븀과 같은 내화성 금속을 포함하여 산업적으로 관심을 끄는 많은 금속은 환원 전위가 수소 발생 한계보다 낮기 때문에 물에서 전착될 수 없습니다. [EMIM][FSI]는 이러한 여러 원소에 대한 적절한 전구체 염을 용해하고 경쟁적인 전해질 분해 반응 없이 이를 환원하는 데 필요한 전기화학적 창을 제공합니다.

염화알루미늄(AlCl₃)을 함유한 [EMIM][FSI] 기반 전해질의 알루미늄 전착은 실온에서 우수한 전류 효율과 제어 가능한 필름 형태로 입증되었습니다. 증착된 알루미늄 코팅은 환경적인 이유로 기존의 수성 크롬산염 또는 니켈 도금이 단계적으로 폐지되는 부식 방지 응용 분야에 대한 가능성을 보여줍니다. [EMIM][FSI] 기반 전해질로 증착된 실리콘 및 게르마늄 박막은 배터리 응용 분야의 양극 재료로 연구되었으며, 전착 경로는 고온 진공 증착 방법의 대안을 제공합니다.

반도체 및 나노구조 합성

[EMIM][FSI]의 독특한 용매화 환경은 제어된 형태와 구성으로 반도체 나노구조(양자점, 나노와이어 및 박막)의 합성도 가능하게 합니다. 이온성 액체는 용매, 구조 지시제, 전기화학적 매질의 역할을 동시에 수행하여 전극 표면의 조직화된 계면 구조를 통해 증착된 물질의 핵 생성과 성장을 안내합니다. 태양 전지 제조와 관련된 CdTe 및 Cu2ZnSnS₄(CZTS)과 같은 화합물 반도체는 [EMIM][FSI] 기반 전해질에서 증착되었으며 수성 시스템에서는 쉽게 달성할 수 없는 조성 제어가 가능합니다.

화학 합성에서 용매 및 반응 매체로 사용

이온성 액체는 무시할 수 있는 증기압으로 반응 중에 용매 방출을 제거하기 때문에 화학 합성에서 휘발성 유기 용매에 대한 "친환경" 대안으로 홍보되었습니다. [EMIM][FSI]는 특히 특정 용매화 특성의 이점을 얻거나 전기화학적 안정성으로 인해 전기합성을 위한 결합 용매 및 전해질로 사용될 수 있는 반응에 대해 이 응용 분야에 참여합니다.

유기 전기합성(유기 변형을 유도하기 위해 화학적 산화제나 환원제 대신 전기를 사용함)은 제약 중간체 및 정밀 화학 물질을 생산하는 데 있어 산업적으로 관심이 높아지고 있는 분야입니다. [EMIM][FSI]는 이러한 반응에서 용매와 전해질을 보조하는 역할을 하며, 유기 용매에 별도의 염을 용해할 필요가 없고 다운스트림 제품 분리를 단순화합니다. 다른 이온성 액체에 비해 점도가 낮기 때문에 전기화학 반응기 내 물질 이동이 향상되어 전류 효율이 증가하고 반응 시간이 단축됩니다.

포집된 이산화탄소를 유용한 연료나 화학 물질로 전환시키는 중요한 관심 반응인 CO2 전기화학적 환원에서 [EMIM][FSI]는 매우 효과적인 매체로 확인되었습니다. 이미다졸륨 양이온은 CO2 라디칼 음이온 중간체 안정화에 적극적으로 참여하여 CO2 환원에 필요한 과전압을 낮추고 수성 전해질에 비해 일산화탄소 또는 포름산염 생성물에 대한 선택성을 향상시킵니다.

윤활 및 마찰 공학적 응용

[EMIM][FSI]의 열 안정성, 비휘발성 및 조정 가능한 표면 친화성은 까다로운 마찰 공학 응용 분야에 적합한 윤활제 첨가제이자 깔끔한 윤활제입니다. 석유계 윤활유와 달리 진공상태에서 증발하지 않으므로 가스배출을 최소화해야 하는 우주기구, 진공챔버, 정밀기기 베어링 등에 사용하기에 적합합니다. 강철 대 강철 슬라이딩 접점의 윤활제인 [EMIM][FSI]에 대한 연구에 따르면 윤활되지 않은 표면 및 기준 광유 윤활제에 비해 마찰 계수 및 마모량이 크게 감소한 것으로 나타났습니다.

FSI⁻ 음이온은 전단 조건에서 금속 표면에 보호 마찰막을 형성하여 마찰공학 성능에 기여합니다. 음이온의 불소 함량은 기존 윤활제 제제의 PTFE(폴리테트라플루오로에틸렌) 입자와 유사한 역할을 하며, 접착 마모를 줄이는 저에너지 표면 화학을 제공합니다. (비철 표면을 부식시킬 수 있는) 황-인 첨가제 화학으로 보호하기 어려운 알루미늄 합금 및 연질 금속의 경우 [EMIM][FSI]는 화학적으로 호환되는 대안을 제공합니다.

주요 응용 분야 요약

아래 표에는 [EMIM][FSI]의 기본 용도와 이를 각 애플리케이션 도메인에 적합하게 만드는 특정 속성이 통합되어 있습니다.

취급, 안전 및 실제 고려 사항

[EMIM][FSI]는 종종 대체되는 휘발성 유기 용매보다 훨씬 덜 위험하지만 취급 요구 사항이 없는 것은 아닙니다. 이 화합물은 흡습성이 있어 주변 공기에서 물을 흡수하며 용해된 물은 전기화학적 창, 점도 및 전도도에 영향을 미칩니다. 안정성 창 한계에서 성능이 필요한 전기화학 응용 분야의 경우 [EMIM][FSI]는 수분 함량이 아래로 낮아질 때까지 저어주면서 60~80°C에서 진공 건조해야 합니다. 20ppm Karl Fischer 적정으로 측정한 결과입니다.

• 수분 흡수를 최소화하고 장기간에 걸쳐 이온성 액체 구성을 변화시킬 수 있는 대기 CO2와의 반응을 방지하기 위해 불활성 대기(아르곤 또는 질소)에서 밀봉된 용기에 보관하십시오.
• 장기간의 피부 접촉을 피하십시오. [EMIM][FSI]는 급성 독성이 낮지만 이온성 액체는 세포 수준에서 생물학적 활동을 보여주며 누적 노출 데이터는 여전히 산업 보건 연구자에 의해 수집되고 있습니다.
• [EMIM][FSI]와 함께 사용되는 유리 제품 및 장비를 조심스럽게 다루십시오. 표면 장력이 낮기 때문에 표면을 심하게 적시고 철저한 용제 세척 없이는 다공성 또는 거친 표면에서 완전히 제거하기 어려울 수 있습니다.
• 폐기는 불소 함유 화학물질에 대한 현지 규정을 따라야 합니다. FSI⁻ 음이온에는 소각 시 불소 함유 부산물을 생성하는 플루오로설포닐 그룹이 포함되어 있으므로 적절한 처리 없이 표준 수성 폐기물 흐름에 폐기해서는 안 됩니다.

이온성 액체에 대한 연구가 지속적으로 성숙해지고 [EMIM][FSI] 생산을 위한 규모 확대 경로가 더욱 비용 효율적으로 됨에 따라 실험실 성능과 상업적 배치 간의 격차가 꾸준히 줄어들고 있습니다. 전기화학적 폭, 낮은 점도 및 열 견고성의 조합으로 인해 여러 부문에 걸쳐 학술 연구에서 산업 실무로 전환하기 위한 가장 기술적으로 정당한 이온성 액체 중 하나로 자리매김했습니다.
